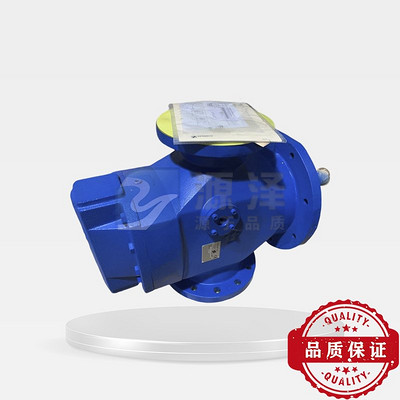

ACF螺杆泵

产品概述

流量：300~3000升/分钟

大压差：16巴

适用范围：润滑、循环、输送

用途

ACF泵可用于多种流体介质，如润滑油，燃油，植物油，液压油以及其他液压流体、乙二醇、聚合物、乳化液和任何带有一定润滑特性的非侵蚀性流体。

典型的应用有：

柴油机、齿轮、燃气/蒸汽机、液压透平、造纸机等的润滑；用于柴油机的主润滑泵和滑油预供应泵

大型机械和液压系统的冷却和过滤，向变压器中泵运变压器绝缘油；向液压机的压力室泵压

在船舶上、油厂、精炼厂、油罐场进行驳运

技术参数

出口压力

大出口压力为16巴

压差

大压差为16巴，但在低粘度介质中会有所降低，如下表所示：

粘度，mm2/S（cst）

2

7

12

20

30

37

大压差（巴）

5

8

10

12

15

16

进口压力

大进口压力为5巴。小进口压力（吸力）取决于流体粘度和泵转速。如粘度和转速下降时，吸力就会增加。小进口压力在选用指南中有说明。欲获每种泵小进口压力相关信息，请向源泽工业咨询。

排量

规格

080K

080N

090K

090N

100L

100N

110L

110N

125L

125N

排量

立方厘米

380

458

555

653

769

895

1053

1191

1399

1748

泄压阀

该泵配有一个带内部回路的泄压阀，防止出口管堵塞时引起泵进出口压差过大以保护泵。该阀能调节到不同的开启压力。高调节压力16巴。泄压阀的限制值可以在工厂进行设置并在安装时进行调整（见低压泵的安装和启动指导手册）。大背压取决于泵的尺寸、转速和流体粘度等因素，但一般不会超过5巴。基于阀的这一特性，对压力调节要求不是很严的场合，可以把它作为调压阀来使用

驱动

ACF泵主要设计为直接通过弹性连轴节驱动。在某些条件下，也可以使用其它驱动形式，比如使用齿轮或带轮进行驱动，但会在轴 产生径向载荷。允许的径向压力根据不同的压力、速度和进口条件而变化。对于径向压力的相关要求请联系源泽工业.

大转速

大转速1800rpm。大工作速度根据不同的进口条件有可能会降低以避免气蚀现象。请查选用指南。

旋转方向

ACF泵设计为单向旋转，即面对轴端顺时针转动。如有特殊要求，也可提供逆时针旋转的泵。如果运行时间很短，比如只用几分钟排空出口管而言，只要背压限制在3巴以内，泵也可以反向运行。

流体粘度

2~1500平方毫米/秒。当粘度达到5000平方毫米/秒时须经源泽工业确认。

流体温度

IXXX型：-20c至90c

NVXX型：-20c至130c

噪声水平

典型的泵的声压级别是在开放空间环境下，距离泵1米处进行测量的。驱动机的噪声未包括在图表中。声压级别是在出口压力7巴、速度1450转/分钟、粘度37平方毫米/秒的状态下进行测量的。

尺寸 080 090 100 110 125

声压级别 分贝（A） 73 74 75 76 77

材料

IXXX NVXX

泵体 灰铸铁 （可选：球墨铸铁）

主动螺杆 渗氮渗碳碳素钢

从动螺杆 经表面处理的碳素钢

轴封 机械密封，动环及静环座为珠光体铸铁

如果泵要处理一些可能侵蚀上述材料的流体，请与源泽工业联系解决

IMO Tuning

调谐阀（Tuning Valve）作为ACF泵系列中的一个标准配置，用于确保在驳运混有自由气体的油时尽量减少扰振。低容量滑油系统以及延长除气时间的添加物是造成过多自由气体进入油中的主要原因。自由气体混于油中，气泡快速的膨胀和缩小，这是泵系统产生振动和噪音的主要原因。

通过调节调谐阀，根据所含空气的组分和压力，使合适的流体由压力侧进入到转子腔。

它对于气泡的效果是，使原本暴露在全压的排出侧的气泡能够逐渐改变其尺寸而不是快速变化。

调谐效果

压力波动状况

调节前 调节后

压力波动变化快速，振幅很大，产生很大的噪音 压力波动大为降低，振幅减少，噪音水平降

上图的测试工况是：1800转/分钟，输送压力为5巴，进口压力-0.5巴，粘度75cst以及6%的自由气体含量。

当ACF泵工作在正常的工作状态下时，它上面的调谐阀是很容易调节的。（通过扳手转动调节螺杆直至噪音小为止。

ACF080系列三螺杆泵

ACF080K5IVBP ACF080K5NVBP

ACF080N5IVBP ACF080N5NVBP

ACF090系列三螺杆泵

ACF090K5IVBP ACF090K5NVBP

ACF090N5IVBP ACF090N5NVBP

ACF100系列三螺杆泵

ACF100K5IVBP ACF100K5NVBP

ACF100N5IVBP ACF100N5NVBP

ACF110系列三螺杆泵

ACF110K5IVBP ACF110K5NVBP

ACF110N5IVBP ACF110N5NVBP

ACF125系列三螺杆泵

ACF125K5IVBP ACF125K5NVBP

ACF125N5IVBP ACF125N5NVBP

ACF080系列三螺杆泵

ACF080K5ITBP ACF080K5ITBP

ACF080N5ITBP ACF080N5ITBP

ACF090系列三螺杆泵

ACF090K5ITBP ACF090K5ITBP

ACF090N5ITBP ACF090N5ITBP

ACF100系列三螺杆泵

ACF100K5ITBP ACF100K5ITBP

ACF100N5ITBP ACF100N5ITBP

ACF110系列三螺杆泵

ACF110K5ITBP ACF110K5ITBP

ACF110N5ITBP ACF110N5ITBP

ACF125系列三螺杆泵

ACF125K5ITBP ACF125K5ITBP

ACF125N5ITBP ACF125N5NVBP
