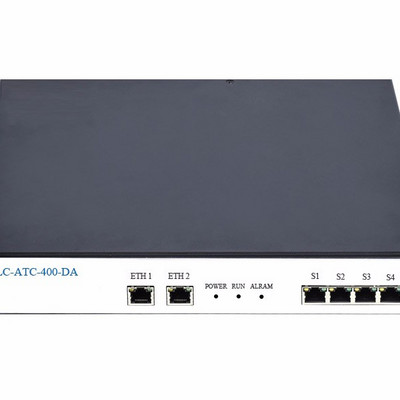

亚册HDLC-ATC空管数据通信服务器，提供2、4、8、16路同异串口，2路10/100M以太网接口。用以产生或接入空管一次雷达、二次雷达、ADS-B等设备的同步数据，实现HDLC、UART、TCP/IP协议转换。
1U、19英寸标准机架式机箱，低功耗、无风扇高可靠设计，支持交直流电源冗余。
丰富的扩展功能：内置以太网交换机、E1接口等。
n 特点
² 2路10/100M以太网接口，支持以太网交换、VLAN、双IP功能
² 2、4、8、16路同异步RS-232串口
² 支持同步HDLC协议、异步UART工作模式
² 1U、19英寸标准机架式机箱
² AC+DC电源冗余支持
² 低功耗、无风扇设计
² 功能扩展：以太网交换机、E1接口
n 应用
² 空管航管监视系统，ADS-B、二次雷达（SSR）信号引接与输出
² 空管自动化系统（ATC）、空中交通管理（ATM）
² 空管雷达数据记录与回放
² 同异步串行数据传输与转换
² 机架式应用
n 技术规格
串口 | |
数量 | 2、4、8、16 x RJ-45 |
工作模式 | 同步HDLC、异步UART |
接口类型 | RS-232全双工 |
编码格式 | NRZ |
波特率 | ≤250 Kbps |
同步时钟 | 常规、从时钟、主时钟 |
ESD保护 | ± 15 KV |
以太网接口 | |
数量 | 2 x RJ-45 |
功能 | 支持以太网交换 支持VLAN、支持双IP |
速率 | 10/100 Mbps，支持MDI/MDIX自适应 |
协议 | TCP/UDP/IP，支持单播/组播/广播 |
编程接口 | UDP Server、UDP Client |
选配功能 | |
以太网 | 可选内置以太网交换机 |
E1接口 | 可选E1接口 |
电源冗余 | 可选双AC冗余、AC+DC冗余 |
配置管理 |
|
配置工具 | yacer-DMS配置管理软件 |
配置接口 | 以太网接口 |
电源需求 | |
交流供电 | 85 ~ 265 VAC |
直流供电 | 4 ~ 40 VDC |
功耗 | |
机械特性 | |
尺寸 | 高度1U、标准19英寸宽度，上架式，无风扇设计 |
重量 |
|
工作环境 | |
工作温度 | -10 ~ +70℃ |
存储温度 | -30 ~ +75℃ |
工作湿度 | 30 ~ 90% RH（无凝结） |
存储湿度 | 10 ~ 90% RH（无凝结） |
n 订购信息
产品基本型号：
产品基本型号 | 同异步串口 | 以太网口 |
HDLC-ATC-200 | 2 x RS-232 | 2 x 10/100M |
HDLC-ATC-400 | 4 x RS-232 | 2 x 10/100M |
HDLC-ATC-800 | 8 x RS-232 | 2 x 10/100M |
HDLC-ATC-1200 | 12 x RS-232 | 2 x 10/100M |
HDLC-ATC-1600 | 16 x RS-232 | 2 x 10/100M |
选配功能：
编号顺序 | 尾缀 | 功能 |
1 | -S1 | 内置以太网交换机 |
2 | -E1 | 扩展E1接口 |
3 | -AA | 双AC电源冗余 |
产品型号示例：
HDLC-ATC-800：8串口设备，无选配功能。
HDLC-ATC-800-S1-AA：具有内置以太网交换机、双AC电源冗余的8串口设备。
