电流互感器二次回路为什么要设置接地保护?

因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。

互感器二次接地是指电流互感器二次的S2端子接地，或电压互感器的n端子接地。

只要单点接地，由于互感器二次与一次之间是隔离的，接地前，二次绕组与大地没有电位关系，接地后，互感器不会与大地形成回路，正常运行时，电流不会流向大地。

当一次绕组与二次绕组之间的绝缘损坏时，一次高压串入二次回路，而一次高压与大地有固定的电位关系，会有电流流向大地，并将互感器二次的电压钳位在地电压，保证二次仪表及人身安全。 PTN线间隙接地保护器F-MS25-PVT/FM

二、电压互感器和电流互感器的二次侧的接地原因

1、电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。另外，通过接地，可以给绝缘监视装置提供相电压。

2、电流互感器的二次侧应有一点接地。由于高压电流互感器的一次侧为高压，当一二线圈之间因绝缘损坏出现高压击穿时，将导致高压窜入低压。如二次线圈有一点接地，就会将高压引入大地，使二次线圈保持地电位，从而确保了人身及设备的安全。

型 号

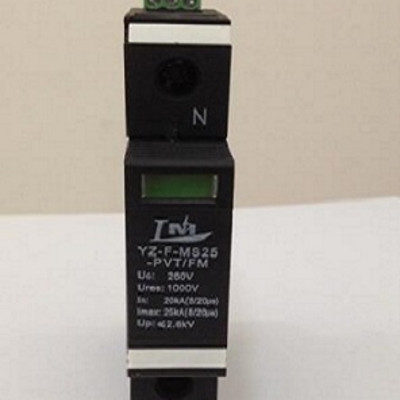

电压互感器YZF-MS25-PVT/YZ二次接地保护器(过电压保护插件)特点是：主元件采用空气间隙密闭式防雷技术；独特双脱扣保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，****呈现开路状态，杜绝两点接地；动作值离散性很小，固定在1600V±20%；放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；额定放电电流20kV，残压值低；防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现。

电压保护水平Up(8/20us)

标称放电电流In(8/20us)

变电站专用二次侧接地保护器MS25/FM适用范围
