LA4安全光幕
| ▊ | 安全光幕选型表 |
|
| ||
选 型 标 准 | 型号 | LA4 | LS4A |
安全等级 | 安全等级 4级 GB/T 19436 IEC 61496 | 安全等级 4级 GB/T 19436 IEC 61496 | |
安全类别 | Type 4 Cat.4 PL e | Type 4 Cat.4 PL e | |
DCavg | 99% | 99% | |
CCF | 100 | 100 | |
MTTFd | ≧40年 | ≧40年 | |
有效距离 | 0.5-6米 | 0.5-6米 | |
防护高度 | 245-1500mm | 245-1500mm | |
分辩率 | 25mm/45mm | 25mm/45mm | |
光束间距 | 20mm/40mm | 20mm/40mm | |
响应时间 | <18ms | <18ms | |
电源 | 24VDC | 24VDC | |
输入 输出 | 安全输出 | 2个PNP输出 | 2个PNP输出 |
复位输入 | 手动/自动 | 手动/自动 | |
| ▊ | 安全光幕选型提醒事项 |
| ▊ | LA4安全光幕 |
| 4级安全光幕
|
| ▊ | 规格型号 20mm分辩率 |
名称 | 型号 | 分辩率 | 对摄距离 | 有效保护高度 |
安全光幕 | LA4-20-0300 | 25 | 6米 | 220mm |
安全光幕 | LA4-20-0400 | 25 | 6米 | 300mm |
安全光幕 | LA4-20-0500 | 25 | 6米 | 420mm |
安全光幕 | LA4-20-0600 | 25 | 6米 | 500mm |
安全光幕 | LA4-20-0700 | 25 | 6米 | 620mm |
安全光幕 | LA4-20-0800 | 25 | 6米 | 700mm |
安全光幕 | LA4-20-0900 | 25 | 6米 | 820mm |
安全光幕 | LA4-20-1000 | 25 | 6米 | 900mm |
安全光幕 | LA4-20-1100 | 25 | 6米 | 1020mm |
安全光幕 | LA4-20-1200 | 25 | 6米 | 1100mm |
安全光幕 | LA4-20-1300 | 25 | 6米 | 1220mm |
安全光幕 | LA4-20-1400 | 25 | 6米 | 1300mm |
安全光幕 | LA4-20-1500 | 25 | 6米 | 1420mm |
| ▊ | 技术参数 |
执行标准 | GB/T 19436.1;GB/T 19436.2;GB 4583-2007;IEC 61496-1;IEC 61496-2 | ||
安全类别 | |||
安全等级 | Type 4 Cat.4 ple | ||
DCavg | 99% | ||
CCF | 100 | ||
MTTFD/PFHD | (见详细版说明书安全光栅规格表) | ||
光学特征 | |||
检测光源 | 红外LED（中心波长940mm） | ||
检测高度 | 光轴间距X (光束数-1) | ||
EAA | 满足IEC61496-2要求，检测距离在3m以上时，EAA<2.5° | ||
环境特征 | |||
环境温度 | 工作 | -10℃~55℃（无结霜及凝雾） | |
储存 | -40℃~70℃ | ||
环境湿度 | 工作 | 36%RH~85%RH | |
储存 | 36%RH~95%RH | ||
抗光干扰 | 白炽光源 | 3000 Lux | |
荧光光源 | 3000 Lux | ||
太阳光源 | 10000 Lux | ||
EMC | EMS | 符合GB/Tl9436-l和GB4584-2007中对四级安全光器的要求 | |
EMI | 符合EN61326-l和EN55011中对工业现场的电磁辐射要求 | ||
抗振能力 | 频率10Hz~55Hz; 振幅： 0.35±0.05 mm; 扫描次数：三轴，每轴20次 | ||
抗冲击能力 | 加速度10g; 脉冲持续时间：16 ms;碰撞次数：三轴，每轴1000±10次 | ||
防护等级 | IP65 | ||
外形尺寸 | 52X36XJmm (J为发射器／接收器长度） | ||
电气特征 | |||
电源电压 | DC24V±10% | ||
消耗电流 | 发射器 | ≤(300mA | |
接收器 | ≤lOOmA (无负载） | ||
响应时间 | ＜18ms | ||
输出特征 | NPN输出 | NPN晶体管输出X2 (通光时ON)、负载电流300mA以下，残留电压3V以下（排除导线延长的影响） | |
PNP输出 | PNP晶体管输出X2 (通光时ON)、负载电流300mA以下，残留电压3V以下（排除导线延PNP输出长的影响） | ||
| ▊ | 安全控制系统回路搭建 |
| |||
SR101 | SM302 | SM602 | SM1002 |
|
|
|
|
产品名称 | 型号 | 安全输入 | 输出 |
安全继电器 | SR103系列 | 1组安全产品 | 3NO+1NC |
安全控制器 | SM302系列 | 3组安全产品 | 2NO |
安全控制器 | SM602系列 | 6组安全产品 | 2NO+4SO |

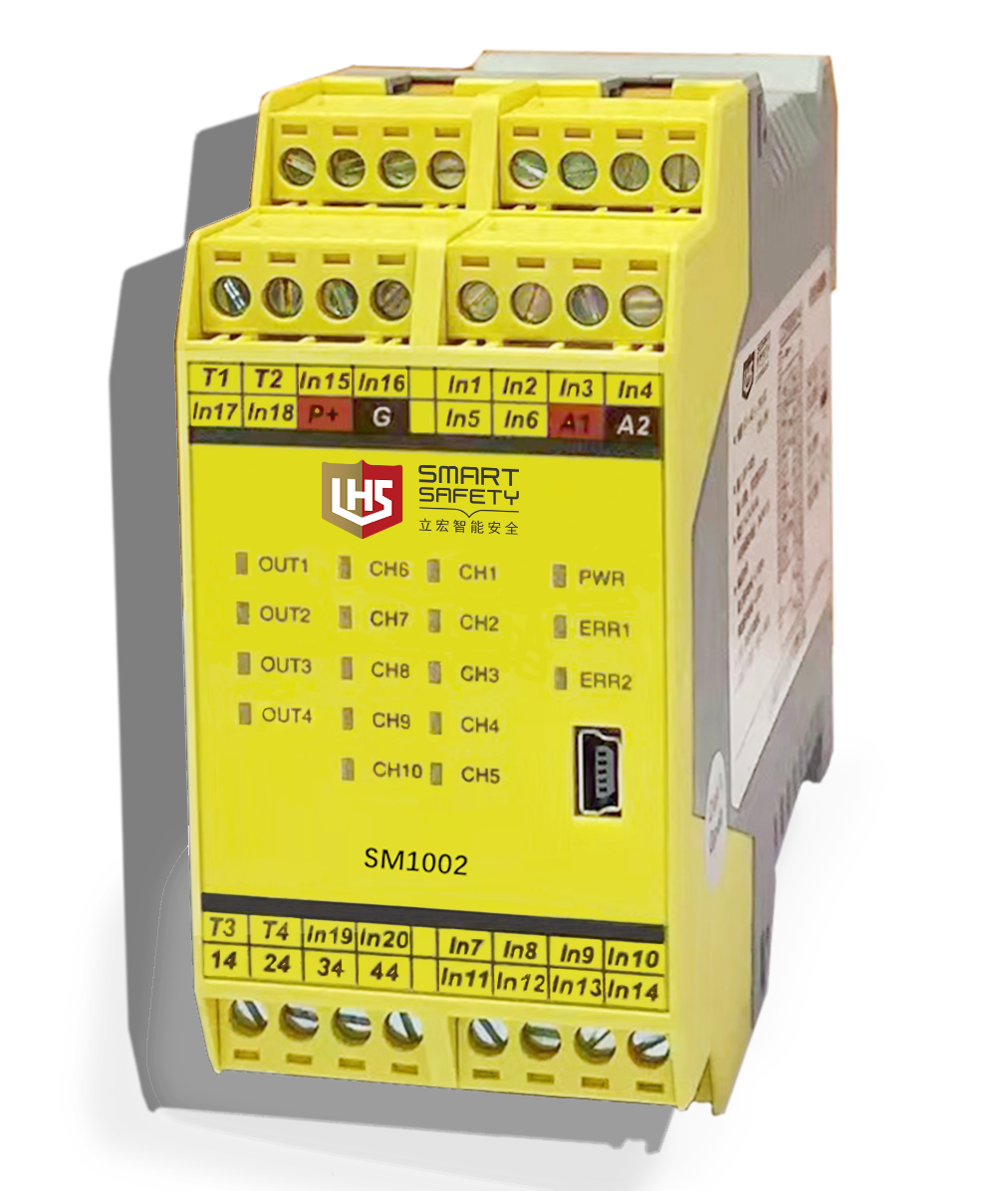

安全控制器 | SM1002系列 | 10组安全产品 | |
说明 | 输入产品 急停按钮，安全门锁、双手按钮、安全光栅、安全垫、复位等 | ||
 |  |
