以目前已投运联合循环机组厂区平面图按比例微缩仿真设计制作，联合循环机组沙盘模型包括电厂厂区各生产厂房建筑物与行政类办公区建筑物和公用及室外工程等设施布置；建筑物设施等均宣示其层面和层次，还原建筑物细节（如柱、窗等）、厂内外交通道路、围墙、广场办公楼等范围，采用灯光衬托环境布置。

燃气-蒸汽联合循环电站模型

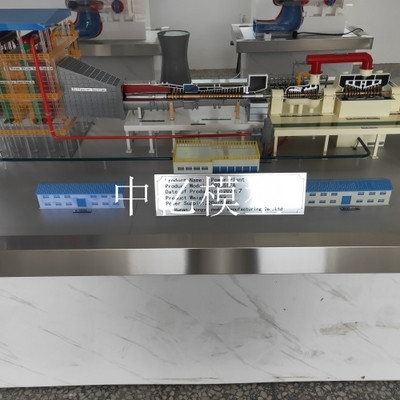

了解整个电厂基本布局，通过图纸与照片按比例制作电厂的生产厂区沙盘（办公楼和检修楼等非生产区域不需要表现）。主要包括主厂房外形、变压器、网控楼、化学水车间、冷却塔、天然气调压站、辅助配套建筑、配套厂房等；主厂房要求采用局部透明或剖切形式展现，能够看到余热锅炉、燃气轮机、发电机、蒸汽轮机等设备及主要管道连接，体现出厂房内的主设备外形及整体布局；；根据设计意图真实模拟道路、路灯、人行道、树木、绿化环境等，地块有悬光，每个地块实现单独控制，厂区内灯光能够实现分区控制，满足单独演示功能。

燃气-蒸汽联合循环发电机组模仿模型模拟系统通过软硬结合（机组演示模拟模型机组运行漫游系统）；以计算机技术、图形图像技术、多媒体技术等相关技术知识为支撑。

通过学习、观摩、参观机组模仿模拟模型；让参观者熟悉燃气发电机组系统构成、工艺装置及工作原理、设备结构，初步熟悉机组系统工艺功能。

燃气-蒸汽联合循环电站模型

一、燃气-蒸汽联合循环发电机组模型系统参数：

1、电厂机组实训模拟设备：6×1.5×2米；

2、设备电源：220V.50HZ,功率500W。

3、主要材质：进口亚克力、铜质金属、多媒体系统；管道中工质灯光采用LED实现。本装置采用微型电机旋转模拟演示。

4、控制系统：32寸触控一体机

5、燃气-蒸汽联合循环发电机组模型主要设备：

燃气轮机、蒸汽轮机、发电机、余热锅炉四种主要设备组成了燃气—蒸汽联合循环发电系统模型，这四种设备的组合布置有多种方式，主要的分类方式是按轴系布置来分，一种是单轴布置方案，一种是多轴布置方案。

（1）燃气轮机模型：

PG9351FA型燃气轮机整体式单轴结构型式，即压气机、燃烧室和燃气透平，包括压气机进气机闸和燃气透平的排气扩压机闸，连接为一个整体安装在同一个底座上。辅助设备，如润滑油系统、冷却水系统、燃料系统、启动系统、传动齿轮箱等都安装在底座上。

（2）蒸汽轮机模型：

蒸汽轮机国内单机功率的联合循环供热机组，为三压、再热、单轴、两缸两排汽、抽汽、凝汽式蒸汽轮机。

（3）余热锅炉模型：

余热锅炉设计型号为NG-S209F-R，型式为三压、再热、卧式、无补燃、自身除氧、自然循环和炉岛紧身封闭的余热锅炉。

（4）发电机模型：

发电机定子采用1/4剖面处理，能看见定子结构，转子结构回路清晰可见。发电机励磁碳刷，轴电压、轴电流碳刷清晰
