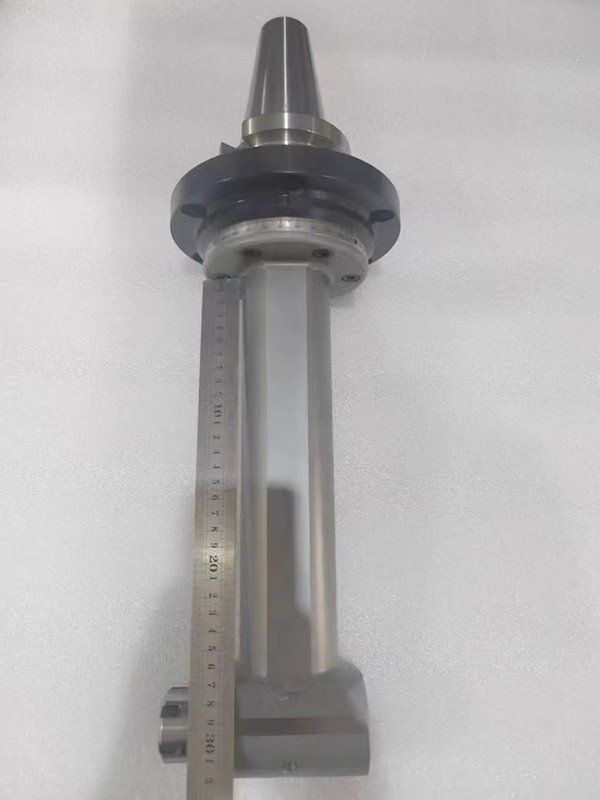

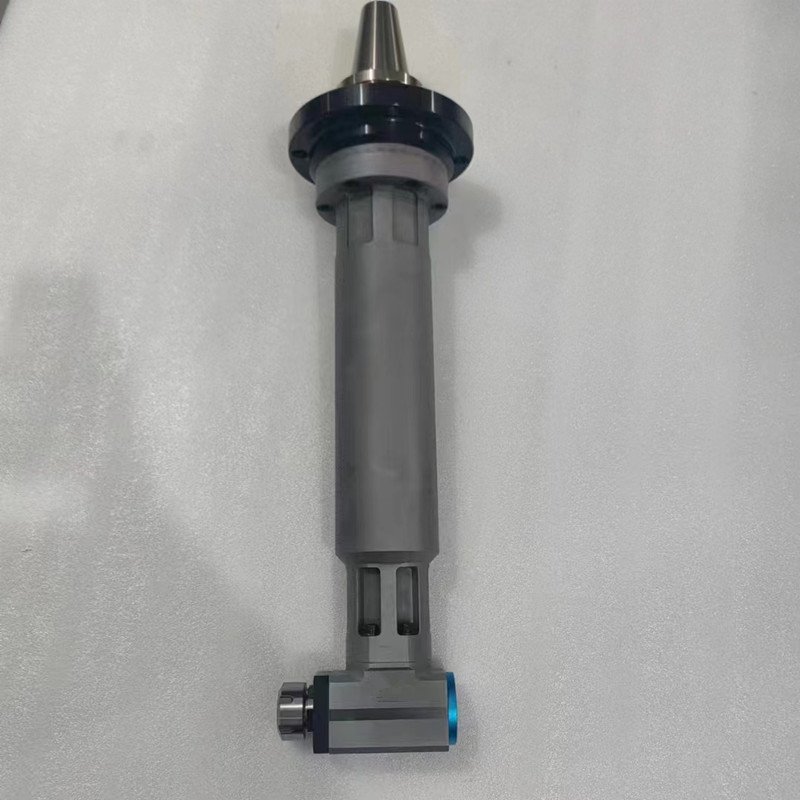

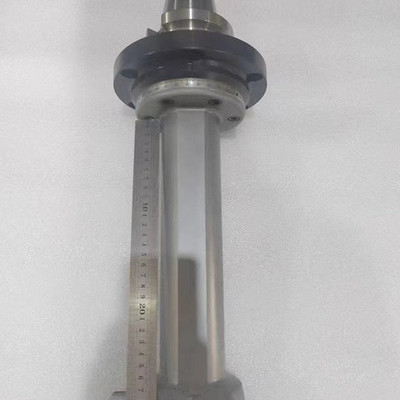

加长型角度头在钢件加工中因刚性不足和大扭矩引发的振动

针对加长型角度头在钢件加工中因刚性不足和大扭矩引发的振动及工件表面波浪纹问题，以下是系统性解决方案及实际应用案例：

一、问题根源分析

刚性不足：加长型角度头悬伸较长，导致刀具系统刚性降低。

振动传递：大扭矩切削时，刀具-工件-机床间的共振引发表面波纹。

热变形与磨损：钢件加工中切削热高，加剧刀具变形和涂层失效。

二、关键技术解决手段

1. 刀具系统优化

减震设计：采用内冷阻尼结构（如液压减震刀柄）或复合材料刀杆（碳纤维增强）。

轻量化与刚性平衡：优化角度头内部桁架结构，降低质量同时提升截面惯性矩。

刀具涂层：使用高硬度涂层（如AlCrN+TiSiN复合涂层）降低摩擦系数。

2. 加工参数智能匹配

扭矩-转速耦合控制：通过机床自适应控制系统，在扭矩突变时自动降速10%-15%。

变切深螺旋插补：将轴向切深分解为螺旋渐进式切削，减少瞬时载荷。

3. 工艺辅助技术

高频微振动叠加：在主轴附加10-50Hz微幅振动，打乱共振频率。

低温气雾冷却：采用-20℃低温气雾混合冷却液，抑制热变形。

三、实际应用案例：风电轴承座内腔加工

背景

工件材质：42CrMo4调质钢（硬度HRC32-35）

加工难点：深腔侧壁铣削（悬伸长度180mm），表面粗糙度要求Ra≤1.6μm

原问题表现

传统角度头加工时，转速2500rpm、进给800mm/min条件下，侧壁出现周期性波浪纹（波长约2mm）。

刀具寿命仅35分钟即因崩刃失效。

改进措施

刀具升级：

采用内冷式减震角度头（HSK-E50接口，阻尼比提升40%）

选用6齿不等分螺旋立铣刀（直径12mm，前角-5°，容屑槽优化）

涂层升级为AlCrN+WS2固体润滑复合涂层

参数优化：

转速降至1800rpm，进给调整为600mm/min

采用变切深策略：轴向切深从0.5mm逐步增加至2mm（分4次插补）

冷却改进：

高压气雾冷却（压力8MPa，流量15L/min）

添加纳米石墨烯添加剂提升散热效率

效果对比

指标 改进前 改进后

表面粗糙度Ra 3.2-6.3μm 0.8-1.6μm

刀具寿命 35分钟 120分钟

加工效率 78cm³/min 65cm³/min

振动加速度RMS 12.5m/s² 4.3m/s²

四、钢件加工技术参数表（针对不同材质）

材料类型 刀具直径/齿数 涂层类型 转速 (rpm) 进给 (mm/min) 切深 (axial×radial) 冷却方式

45#钢 (HB200) Φ10×4Z TiAlN 2200-2800 800-1000 2mm×0.3D 乳化液（8%）

40Cr (HRC28) Φ12×6Z AlCrN+MoS2 1800-2200 600-800 1.5mm×0.2D 低温气雾

304不锈钢 Φ8×5Z TiSiN+DLC 1500-1800 400-600 1mm×0.15D 油气混合

42CrMo4 (调质) Φ12×6Z AlCrN+WS2 1600-2000 500-700 1.2mm×0.25D 纳米流体

五、进阶建议

机床侧增强：在主轴法兰加装惯性配重块，抵消扭矩波动引起的角动量变化。

在线监测：采用声发射传感器实时监测切削状态，当特征频率＞800Hz时触发急停。

拓扑优化刀具路径：基于CAE仿真的切削力分布，生成非对称摆线路径降低激振力。

通过以上综合措施，可系统性解决加长角度头在钢件加工中的振动与表面质量问题，在保证精度的同时提升刀具耐用度30%以上。
