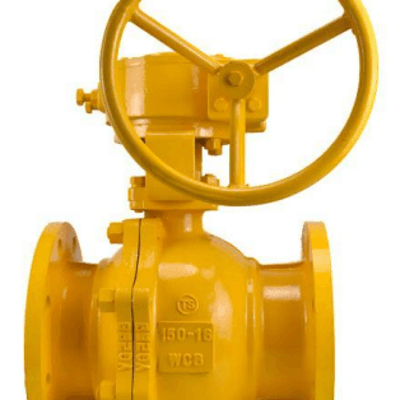

江苏蜗轮球阀Q341(F/H) 工业管道系统 蜗轮球阀 工业循环水系统 有起阀门江苏有限公司

蜗轮球阀介绍​一、引言​在现代工业生产和各类流体输送系统中，阀门作为控制流体流动的关键部件，发挥着至关重要的作用。蜗轮球阀凭借其独特的结构设计和**的性能特点，成为众多行业的**阀门类型之一。无论是在石油化工、天然气输送，还是在给排水、食品医药等领域，蜗轮球阀都以稳定可靠的表现保障着系统的安全运行和高效运作。本文将全面深入地对蜗轮球阀进行介绍，涵盖其结构组成、工作原理、性能优势、应用领域、选型要点以及维护保养等方面的内容。​二、结构组成​（一）阀体​阀体是蜗轮球阀的基础结构，为整个阀门提供支撑和流体通道。其材质的选择丰富多样，常见的有铸铁、铸钢、不锈钢等。铸铁阀体具有良好的铸造性能和较低的成本，适用于一些对压力和腐蚀性要求不高的场合，如普通的给排水系统；铸钢阀体则具有较高的强度和耐压性能，能够承受较高的工作压力，常用于石油化工、天然气等高压工况；不锈钢阀体凭借其优异的耐腐蚀性能，在食品医药、化工等对耐腐蚀性要求严格的行业广泛应用。阀体的形状通常为球形或圆柱形，内部流道设计成圆形，以确保流体能够顺畅通过，减少流动阻力。​（二）球体​球体是蜗轮球阀的核心部件，其质量和性能直接影响阀门的密封效果和使用寿命。球体通常采用高精度加工制造，表面经过精细研磨和抛光处理，以保证与阀座之间的紧密配合。球体中间开设有圆形通孔，当阀门开启时，介质可以通过该通孔顺利流过；当阀门关闭时，球体旋转 90°，通孔与阀体通道垂直，从而截断介质的流动。球体的材质同样根据不同的使用工况进行选择，常见的有不锈钢、合金钢等。在一些特殊工况下，如高温、高压、强腐蚀等环境，还会采用特殊材质的球体，如硬质合金球体，以提高球体的耐磨性和耐腐蚀性。​（三）阀座​阀座是保证阀门密封性能的关键部件，与球体紧密配合，阻止介质泄漏。阀座材质一般选用具有良好密封性能和耐磨损性能的材料，如聚四氟乙烯（PTFE）、增强聚四氟乙烯（RPTFE）、橡胶等。聚四氟乙烯具有优异的化学稳定性和自润滑性，能够适应多种腐蚀性介质，且密封性能良好；增强聚四氟乙烯在聚四氟乙烯的基础上进行了增强处理，提高了其强度和耐磨性，适用于一些对密封性能和使用寿命要求较高的场合；橡胶阀座则具有良好的弹性，能够在一定程度上补偿球体和阀座之间的制造误差，提高密封性能，常用于低压、常温的给排水系统。​（四）蜗轮蜗杆传动装置​蜗轮蜗杆传动装置是蜗轮球阀区别于其他球阀的重要特征，也是其实现轻松操作和**控制的关键所在。该装置主要由蜗轮、蜗杆、手轮、支架等部件组成。蜗杆与手轮相连，通过旋转手轮带动蜗杆转动；蜗轮与球体相连，蜗杆的转动通过啮合传递给蜗轮，进而带动球体旋转。蜗轮蜗杆传动具有传动比大、结构紧凑、传动平稳、自锁性能好等优点。传动比大使得操作人员可以用较小的力实现对球体的转动，大大降低了操作难度和劳动强度；自锁性能好则保证了阀门在开启或关闭状态下能够保持稳定，不会因介质压力等因素而自行移动，提高了阀门的安全性和可靠性。​（五）其他部件​除了上述主要部件外，蜗轮球阀还包括阀杆、填料函、压盖等部件。阀杆用于连接球体和蜗轮蜗杆传动装置，将蜗轮的旋转运动传递给球体，实现阀门的启闭操作。阀杆材质一般选用高强度的不锈钢或合金钢，以保证其强度和耐腐蚀性。填料函和压盖则用于密封阀杆与阀体之间的间隙，防止介质泄漏。填料函内填充有密封填料，如石墨填料、聚四氟乙烯填料等，通过压盖的压紧作用，使填料紧密贴合在阀杆表面，形成密封。​三、工作原理​蜗轮球阀的工作原理基于蜗轮蜗杆传动和球体的旋转运动。当操作人员旋转手轮时，与手轮相连的蜗杆开始转动，蜗杆通过与蜗轮的啮合将转动传递给蜗轮。由于蜗轮与球体通过阀杆固定连接，蜗轮的转动带动球体绕阀杆轴线旋转 90°。当球体的通孔与阀体通道平行时，阀门处于开启状态，介质可以通过球体的通孔在阀体内自由流动；当球体旋转 90° 后，其通孔与阀体通道垂直，球体紧密贴合在阀座上，从而截断介质的流动，实现阀门的关闭。在阀门开启和关闭的过程中，蜗轮蜗杆传动装置起到了放大扭矩的作用，使得操作人员可以用较小的力轻松操作阀门，即使是在大口径、高压力的工况下，也能实现轻松启闭。​四、性能优势​（一）操作省力​蜗轮蜗杆传动装置的应用使得蜗轮球阀的操作极为省力。通过较大的传动比，将操作人员施加在手轮上的较小力矩放大，转化为足以驱动球体旋转的较大扭矩。与手动球阀相比，在相同口径和压力的情况下，蜗轮球阀所需的操作力大幅降低，大大减轻了操作人员的劳动强度，尤其适用于大口径阀门和需要频繁操作的场合。​（二）密封性能优异​蜗轮球阀采用球体与阀座紧密配合的密封结构，密封性能**。球体表面经过高精度加工和抛光处理，阀座材质具有良好的弹性和密封性能，能够在球体与阀座之间形成紧密的密封面，有效阻止介质泄漏。在正常工作压力下，蜗轮球阀的密封性能可以达到零泄漏标准，满足了石油化工、天然气等行业对阀门密封性能的严格要求。​（三）流阻小​由于蜗轮球阀内部流道呈直通式设计，且球体通孔与阀体通道直径基本一致，介质在通过阀门时几乎没有阻碍，流动阻力极小。这一特点使得蜗轮球阀在流体输送系统中能够有效降低能量损耗，提高系统的运行效率，尤其适用于对流体流量和压力要求较高的场合。​（四）启闭迅速​球体只需旋转 90° 即可完成阀门的开启或关闭动作，操作过程简单快捷。相比其他类型的阀门，如闸阀、截止阀等，蜗轮球阀的启闭时间大大缩短，能够在紧急情况下迅速截断介质流动，保障系统的安全运行。​（五）使用寿命长​蜗轮球阀的结构设计合理，各部件材质优良，具有良好的耐磨性和耐腐蚀性。球体和阀座采用耐磨材料制造，能够承受介质的长期冲刷和磨损；蜗轮蜗杆传动装置经过精心设计和制造，传动部件之间的磨损较小。此外，阀门的密封性能良好，减少了介质对阀门内部部件的腐蚀和冲刷，从而延长了阀门的使用寿命。在正常使用和维护的情况下，蜗轮球阀的使用寿命可达数年甚至更长时间。​（六）适用范围广​蜗轮球阀可以根据不同的使用工况选择不同的材质和结构形式，适用于多种介质和工况条件。无论是腐蚀性介质、高温高压介质，还是普通的水、气体等介质，蜗轮球阀都能可靠运行。其工作压力范围从低压到高压，工作温度范围从低温到高温，能够满足石油化工、天然气、给排水、食品医药、电力等众多行业的不同需求。​五、应用领域​（一）石油化工行业​在石油化工生产过程中，需要处理各种腐蚀性强、易燃易爆的介质，如原油、成品油、酸、碱、盐溶液等。蜗轮球阀凭借其优异的耐腐蚀性、密封性能和可靠的操作性能，广泛应用于石油化工装置的管道系统中。例如，在炼油装置中，用于控制原油的输送、分馏塔的进料和出料、成品油的储存和输送等环节；在化工生产装置中，用于控制各种化工原料和产品的流动，确保生产过程的安全稳定运行。​（二）天然气行业​天然气的输送和分配对阀门的密封性能和可靠性要求极高。蜗轮球阀作为天然气管道系统中的关键设备，用于截断、调节和分配天然气流量。在长输天然气管道上，蜗轮球阀安装在管道的各个关键位置，如首站、末站、中间压气站等，用于控制天然气的输送和截断；在城市天然气输配管网中，蜗轮球阀用于调节和分配天然气流量，保障城市居民和工业用户的用气安全。​（三）给排水行业​在给排水系统中，蜗轮球阀主要用于控制水的流动和分配。例如，在城市供水管道中，用于调节和控制供水量，确保供水压力稳定；在污水处理厂中，用于控制污水的输送、处理和排放，保证污水处理工艺的正常运行。蜗轮球阀的操作省力、启闭迅速和密封性能好等特点，使其在给排水行业得到了广泛应用。​（四）食品医药行业​食品医药行业对阀门的卫生性能和耐腐蚀性能要求严格。蜗轮球阀采用不锈钢材质制造，表面光滑，不易滋生细菌，且具有良好的耐腐蚀性能，能够满足食品医药行业的特殊要求。在食品加工生产过程中，用于控制各种食品原料和成品的输送；在医药生产过程中，用于控制药物中间体和成品药液的流动，确保产品质量安全。​（五）电力行业​在电力生产过程中，需要输送各种介质，如蒸汽、水、燃油等。蜗轮球阀可用于火力发电厂的汽水系统、燃油系统，以及核电站的核岛和常规岛系统中，用于控制介质的流动和截断。其良好的密封性能和耐温耐压性能，能够保证电力系统的安全稳定运行。
