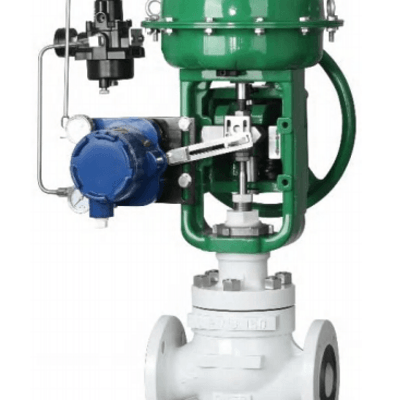

气动多孔式套筒调节阀CKV10D 化工流体输送管道

一、气动多孔式套筒调节阀概述

气动多孔式套筒调节阀是一种以

 压缩空气为动力

的精密控制阀门，核心特征是采用

 多孔套筒（笼式）结构

，通过套筒上均匀分布的小孔实现多级降压和低噪音调节。该结构可有效分散介质流速，减少汽蚀和噪音，适用于高压差、高流速及对噪音控制要求严格的工况，是传统单座 / 双座调节阀的升级方案。

二、核心技术参数

三、关键性能特点

1. 多孔套筒的降压降噪原理

• 多级降压：介质通过套筒上的密集小孔时，压力被逐级分散，避免单级降压产生的高速射流和汽蚀（如高压差下介质汽化形成气泡，破裂后冲击阀内件）。
• 低噪音设计：小孔均匀分布使流速分布更平稳，减少湍流和涡流，噪音水平可较普通调节阀降低 10~30dB，适用于噪音敏感区域（如城市管网、车间操作区）。

2. 抗汽蚀与耐磨性能

• 防汽蚀结构：多孔套筒将高压差分解为多个低压差级，抑制气泡生成，配合硬质合金（如司太立合金）堆焊的阀芯 / 套筒，可承受含颗粒介质的冲刷。
• 耐磨材质：针对磨蚀性介质（如矿浆、灰渣），可选表面硬化处理（如氮化、碳化钨镀层）或整体锻造耐磨合金。

3. 高精度调节与稳定性

• 流量特性**：通过改变多孔套筒的孔型（圆孔、椭圆孔、迷宫孔）和分布密度，可定制线性或等百分比流量特性，调节比（可调范围）可达 30:1 以上。
• 动态稳定性强：套筒导向结构限制阀芯横向位移，减少振动，适合压力波动大的工况（如压缩机旁路调节）。

4. 灵活的密封与泄漏控制

• 单座 / 双座可选：单座阀：密封性能优异（软密封可达零泄漏），适用于切断或高密封需求（如化工反应釜进料控制）；双座阀：流通能力大（Cv 值高），适用于大流量调节，但泄漏量略高于单座阀。

四、应用范围

1. 石油化工行业

• 场景：高压加氢装置的氢气 / 油品流量控制（如 PN160、Class2500 高压工况）；减压塔塔顶蒸汽的降噪调节（多孔套筒降低蒸汽流速噪音）；含颗粒的催化裂化浆液（FCC）流量控制（耐磨套筒 + 硬质合金阀芯）。
• 优势：多级降压防止汽蚀损坏，降噪设计满足环保标准，防爆型气动执行器符合石化安全要求。

2. 电力行业（火电 / 核电）

• 场景：锅炉过热蒸汽减温减压系统（高压差蒸汽调节，如主蒸汽管道 PN100~PN160）；汽轮机旁路系统（快速降压降噪，保护下游设备）；核电站二回路凝结水 / 给水控制（低泄漏、高可靠性）。
• 优势：耐高温材质（如 F91 合金钢）适应 550℃蒸汽，多孔结构抑制高速蒸汽产生的啸叫噪音。

3. 冶金与矿业

• 场景：高炉喷煤系统的煤粉 / 压缩空气流量控制（防磨损多孔套筒）；矿浆输送管道的压力调节（如选矿厂的尾矿浆，含石英砂等颗粒）；轧钢车间高压水除鳞系统（高压水介质，DN200~DN300 大口径调节）。
• 优势：耐磨蚀结构延长使用寿命，双座阀设计满足大流量需求。

4. 城市公用事业

• 场景：城市燃气输配系统的调压站（天然气降压调节，噪音≤85dB）；自来水厂高压输水管道的减压控制（防止水锤冲击，多孔套筒平稳降压）；污水处理厂的曝气系统（空气流量调节，低噪音保护操作人员）。
• 优势：软密封单座阀确保燃气零泄漏，降噪功能符合城市环境要求。

5. 特种工况（低温 / 高温 / 强腐蚀）

• 低温场景：液化天然气（LNG）输送管道（-162℃低温，不锈钢 + 波纹管密封防泄漏）；
• 高温场景：煤化工气化炉的合成气调节（500℃以上，散热型阀体 + 陶瓷涂层套筒）；
• 强腐蚀场景：氢氟酸（HF）或浓硝酸介质（哈氏合金 C276 材质，整体铸造防腐蚀）。

五、选型与设计要点

1. 压差与噪音计算：需通过工艺参数（如入口压力、出口压力、介质密度）计算最大压差，确保多孔套筒的降压级数足够，避免超过材料强度或产生汽蚀。噪音控制目标（如厂界噪音≤85dB）需提前告知供应商，以便选择合适的孔型和排列方式。
2. 材质与密封选择：介质腐蚀性：普通腐蚀性选 316L 不锈钢，强腐蚀选哈氏合金或衬氟；密封要求：切断工况选软密封（如 PTFE 阀座），调节工况选金属硬密封 + 波纹管密封（防外漏）。
3. 安装与流态优化：阀前需预留 5~10 倍公称通径的直管段，确保介质流动平稳，避免偏流影响调节精度；高压差工况建议串联多孔限流孔板，进一步分担压差，延长阀门寿命。

六、维护与故障处理

• 定期检查：每季度检查气源压力、定位器输出精度，每年进行阀内件（套筒、阀芯）的磨损检测；
• 堵塞处理：含颗粒介质需定期清理套筒孔内的杂质，可采用反冲洗或拆卸清洗；
• 密封更换：软密封阀座若出现泄漏，需整体更换阀座组件，避免硬物划伤新密封面；
• 防腐涂层维护：露天或腐蚀性环境中，每年对阀体表面进行油漆防腐处理。

总结

气动多孔式套筒调节阀凭借

 多级降压、低噪音、抗汽蚀、耐磨蚀

的核心优势，成为高压差、高流速、强腐蚀及噪音敏感工况的**方案。其设计灵活性（如孔型、材质、密封形式）使其广泛适配化工、电力、冶金、市政等行业，选型时需结合工艺参数与供应商协作完成流体系数（Cv）计算和结构定制，以实现**控制效果和使用寿命。
