柳工5.0立方铲车加大铲斗尺寸与工艺龙工833标配道依茨发动机

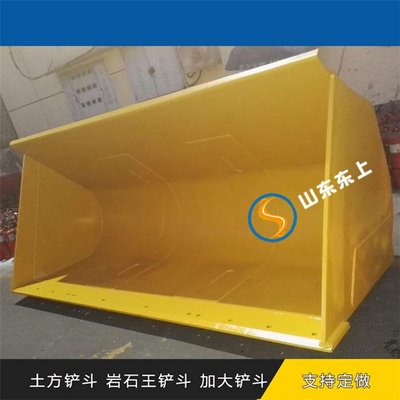

装载机车型不同，标注价格均为定金电议价，实际价格请联系卖家提供车型后报价为准；工程机械配件种类繁多不能一一展示，其他配件欢迎来电沟通。铲斗属结构件类产品,由齿座板、底板、边板、墙板、挂耳板、背板、斗耳板、斗耳套、斗齿、齿座、护板或斗角等零配件组成。定制龙工临工厦工山工徐工柳工装载机配件装载机铲斗标准铲斗岩石铲斗加强型岩石斗土方铲斗加大铲斗,装载机配件铲车铲斗/斗子/料斗/工程斗/粮食斗批发.车型如：龙工855/850N/855D/ZL50NC铲车铲斗，临工L955/956F/L936/953L装载机铲斗，柳工855/850H/856H装载机铲斗，山工655D/656D/660D/50F铲斗总成，徐工600KV/ZL50G/500KN/500F装载机铲斗，厦工956N/951H/956H/955H装载机铲斗加工定做。销售装载机铲斗、装载机铲齿、销子、刀板及装载机配件,装载机变速箱、发动机、驾驶室、轮胎、大臂等总成类配件。

本文来源：网络。不代表本平台观点，行业资讯参考。感恩原创作者，版权归原作者所有，如若反馈，烦请平台留言删除。

1.3.2工作装置动臂结构及举升油缸布置 

动臂按纵向中心线形状可简单的分为曲线形与直线型两种。动臂断面形状可分为单板型、双板型、工字型和箱型数种。板型动臂比较简单，一般用在中小型装载机上。 

因此，在本次设计中根据设计要求将采用曲线型，动臂断面为单板型。 动臂油缸的位置一般有两种方式。图1-17所示为举升油缸立式布置；另一种布置方式为举升油缸卧式布置，即当铲斗处于装载位置时，举升油缸接近水平，如图1-18所示。铲斗近生产的装载机多用后一种布置方式，它是机构优化设计的结果。 

图1-17立式布置                  图1-18  卧式布置  1-动臂 2-举升油缸               1-动臂  2-举升油缸 

1.3.3  机构分析 

轮式装载机工作装置连杆机构的设计任务是确定各连杆的尺寸和相互的位置关系，以满足设计任务中的规定的使用性能及经济技术指标。由于连杆机构尺寸以及销轴位置的相互影响，连杆机构可变性很大，同时又要受结构限制，可变参数很多，因而无法单纯采用理论计算的方法来确定，目前大多数采用图

龙工50铲车铲斗销售

龙工50铲车铲斗制作

龙工50铲车铲斗总成

龙工5T铲车铲斗材质

龙工5T铲车铲斗厂家

转斗机构由转斗油缸CD、摇臂CBE、连杆EF、铲斗GF、动臂GBA和机架

AD六个构件组成。实际上，它是由两个反转四杆机构组成—GFEB和BCDA串联而成。当举升动臂时，若假定动臂为固定杆，则可以把机架AD视为输入杆，把铲斗GF看成输出杆，由于AD与GF转向相反，所以把此机构称作反转六杆机构。 

举升油缸主要由动臂举升油缸HM和动臂GBA构成。 

若把油缸分解成两个活动构件和一个移动副，则反转六杆机构放入活动构件数为n=8，运动低副数

应用计算机构自由度公式F=3n-2，可得其自

由度为2。因为油缸均为运动件，所以整个机构有确定的运动。 

当举升油缸闭锁时，启动转斗油缸，铲斗将绕G点做定轴运动；当转斗油缸闭锁，举升油缸动作时，铲斗将做复合运动，即一边随动臂对A进行牵引运动，同时有相对动臂绕G点作相对运动。
